風力發電防雷解決方案

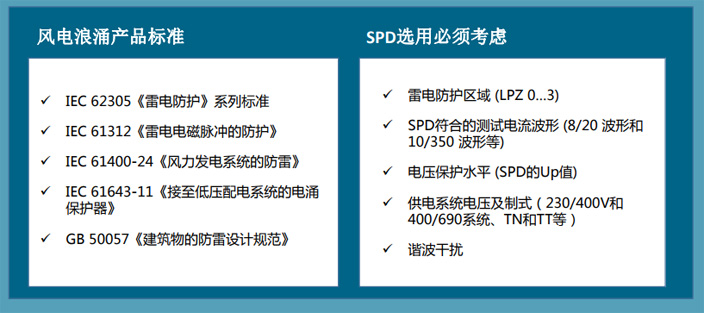

一、風電電涌保護選型標準

風電浪涌的選擇需要嚴格遵循風電行 業的技術標準以及使用環境

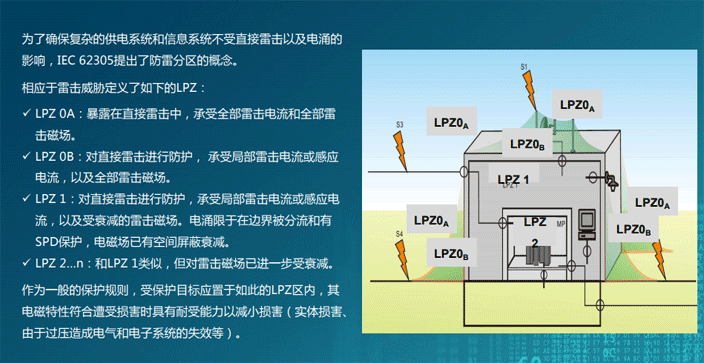

二、防雷分區概念

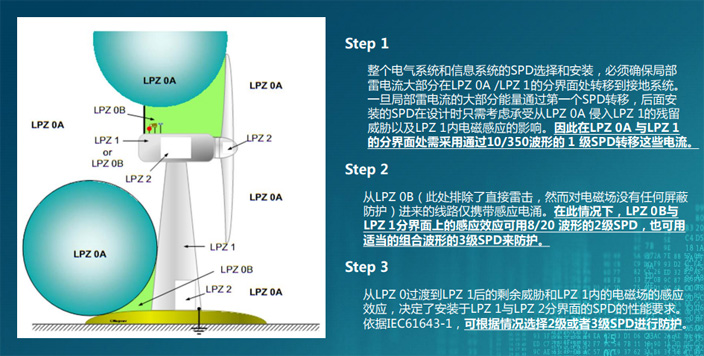

三、風機的防雷分區及SPD的選用

Step 1:

整個電氣系統和信息系統的SPD選擇和安裝，必須確保局部 雷電流大部分在LPZ 0_A /LPZ 1的分界面處轉移到接地系統。 一旦局部雷電流的大部分能量通過第一個SPD轉移，后面安 裝的SPD在設計時只需考慮承受從LPZ 0_A 侵入LPZ 1的殘留 威脅以及LPZ 1內電磁感應的影響。因此在LPZ 0_A 與LPZ 1 的分界面處需采用通過10/350波形的 1 級SPD轉移這些電流。

Step 2:

從LPZ 0_B（此處排除了直接雷擊，然而對電磁場沒有任何屏蔽 防護）進來的線路僅攜帶感應電涌。在此情況下，LPZ 0_B與 LPZ 1分界面上的感應效應可用8/20 波形的2級SPD，也可用 適當?shù)慕M合波形的3級SPD來防護。

Step 3:

從LPZ 0過渡到LPZ 1后的剩余威脅和LPZ 1內的電磁場的感應 效應，決定了安裝于LPZ 1與LPZ 2分界面的SPD的性能要求。 依據IEC61643-1，可根據情況選擇2級或者3級SPD進行防護。

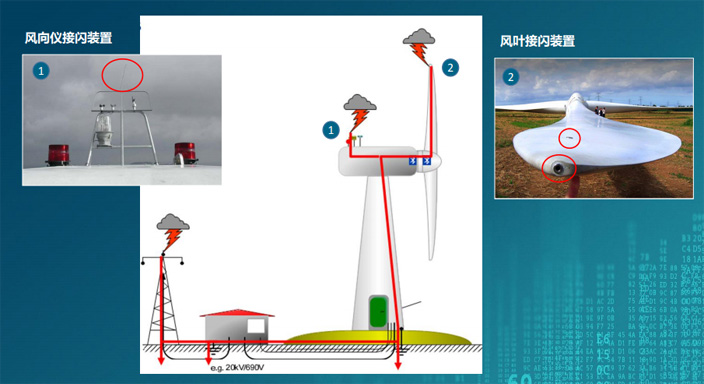

四、風機接閃裝置示意圖

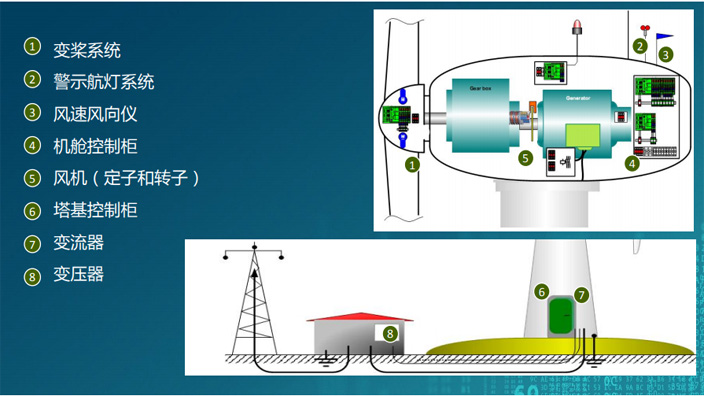

五、風電應用中主要的保護對象

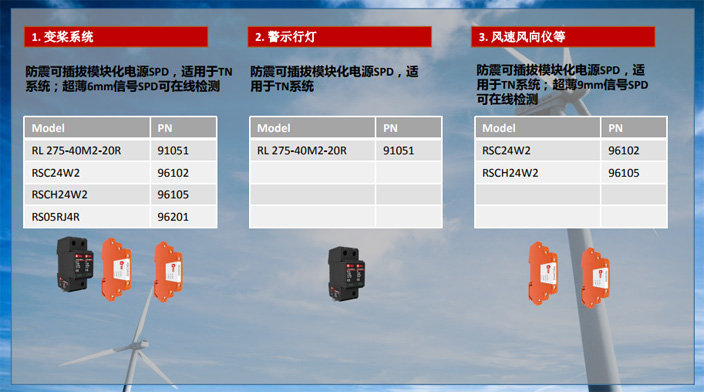

六、SPD選型建議 (1/3)

1. 變槳系統

防震可插拔模塊化電源SPD，適用于TN 系統；超薄6mm信號SPD可在線檢測

2. 警示行燈

防震可插拔模塊化電源SPD，適 用于TN系統

3. 風速風向儀等

防震可插拔模塊化電源SPD，適 用于TN系統；超薄9mm信號SPD 可在線檢測

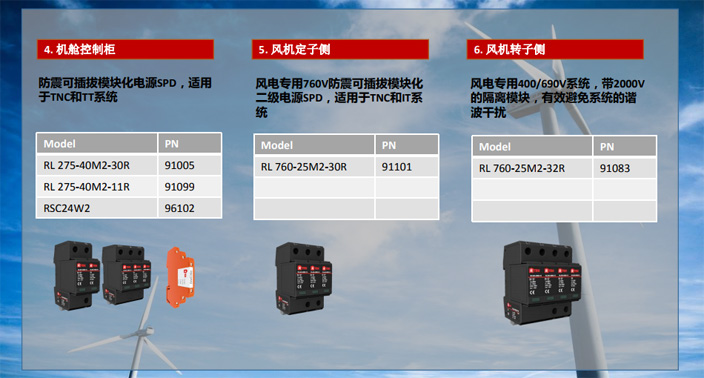

七、SPD選型建議 (2/3)

4. 機艙控制柜

防震可插拔模塊化電源SPD，適用 于TNC和TT系統

5. 風機定子側

風電專用760V防震可插拔模塊化 二級電源SPD，適用于TNC和IT系 統

6. 風機轉子側

風電專用400/690V系統，帶2000V 的隔離模塊，有效避免系統的諧 波干擾

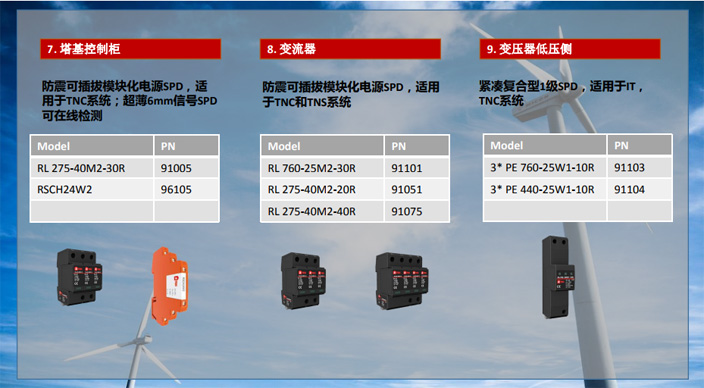

八、SPD選型建議 (3/3)

7. 塔基控制柜

防震可插拔模塊化電源SPD，適 用于TNC系統；超薄6mm信號SPD 可在線檢測

8. 變流器

防震可插拔模塊化電源SPD，適用 于TNC和TNS系統

9. 變壓器低壓側

緊湊復合型1級SPD，適用于IT， TNC系統

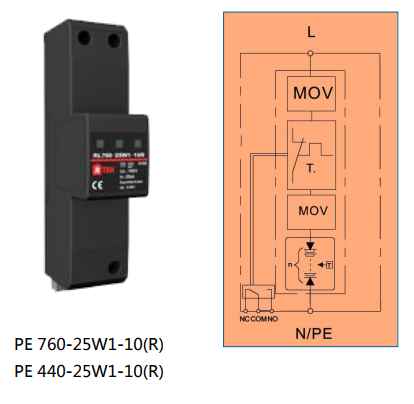

九、專用復合型1級SPD特點

采用串聯石墨間隙技術和高能量壓敏電阻技術 的復合型1級SPD，持續工作電壓達760 Vac， 且具有無續流、故障安全脫離和諧波耐受高達 1.8 kV等優點， 適用于風力發電系統的電機 轉子側、變壓器低壓側和配電柜網側的保護。

1、Uc：760 Vac / 440 Vac

2、 雷電放電電流 Iimp : 25kA(10/350μs)

3、電壓保護水平Up : <4 kV / <3.6 kV

4、 尺寸： 150 mm X 36 mm X 72 mm

5、 標準DIN軌安裝

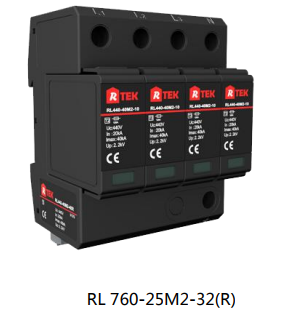

十、電機轉子側保護專用SPD特點

對于發電機轉子側的過電壓保護，如果 SPD依然按照常規方法和思路選擇SPD的 參數，則存在較大的安全隱患。

PTG風力 發電機轉子側專用SPD采用特殊的隔離模 塊(靜態動作電壓2000V左右) 可以很好的 解決轉子側諧波過電壓對SPD造成的使用 壽命和燃燒等安全隱患問題。

特點：

Uc：760 Vac

隔離模塊可以隔離諧波

對地漏電流為零，壽命長

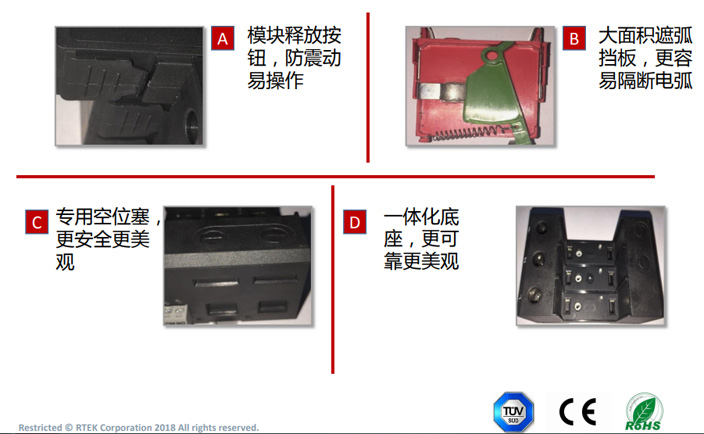

十一、PTG 2級產品優勢
