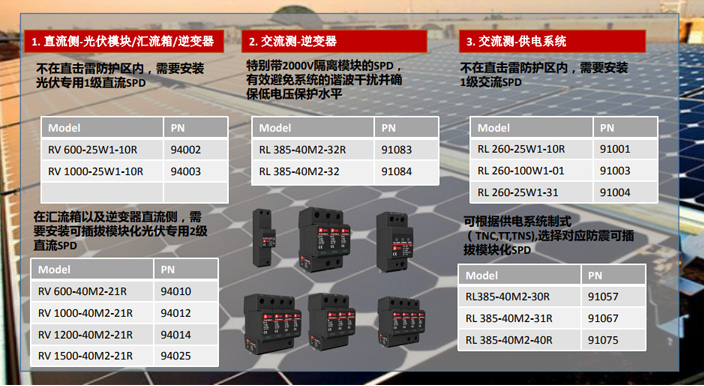

一、RTEK光伏整體防雷保護解決方案

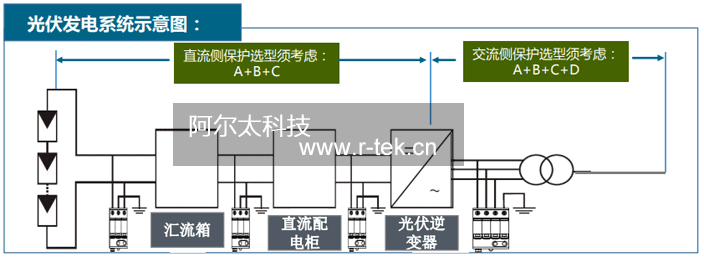

二、光伏系統保護特點

光伏系統保護的選型要點：

A. 擊穿: 為防止擊穿，通流量是SPD的關鍵參數

B. 脫扣: SPD發生故障時及時的脫扣會避免燃燒事故，如何保證能夠準確及時地脫扣是SPD設計時必須考慮的問題

C. 電弧: SPD發生脫扣后會產生拉?。娀。夥绷飨到y(tǒng)中由于電壓電流的頻率是恒定的，不在相位的過零 點，因此相對于交流系統中的SPD而言，直流系統中的SPD在發生脫扣時產生的電弧不容易自行熄滅，極易引發 SPD的燃燒，無論對于SPD自身還是被保護系統，這都是不允許的

D. 諧波: 交直流逆變器以及非線性負荷等因素都會造成諧波，會導致電壓長時間升高至千伏以上，如何確保SPD 本身不受損害是一個關鍵問題

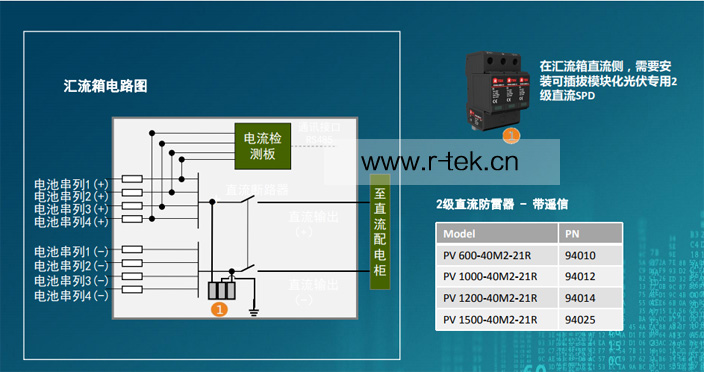

三、匯流箱SPD選型

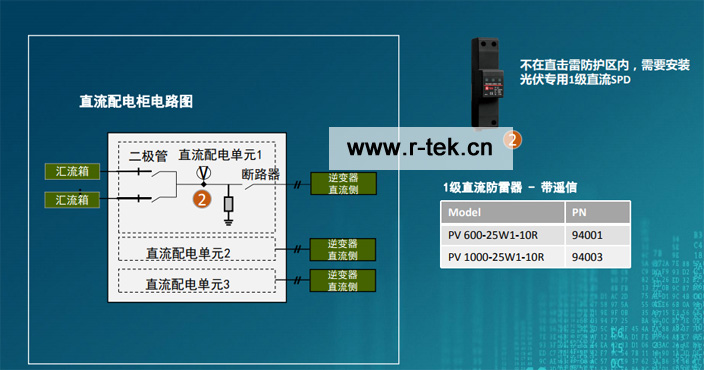

四、直流配電柜SPD選型建議

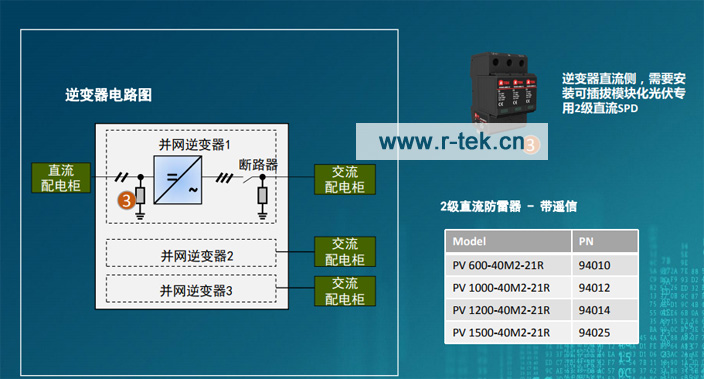

五、逆變器直流側SPD選型

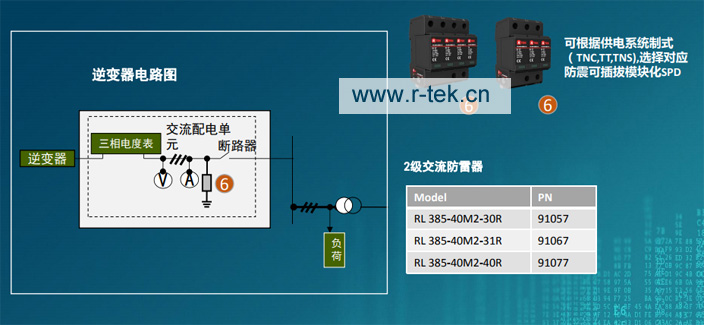

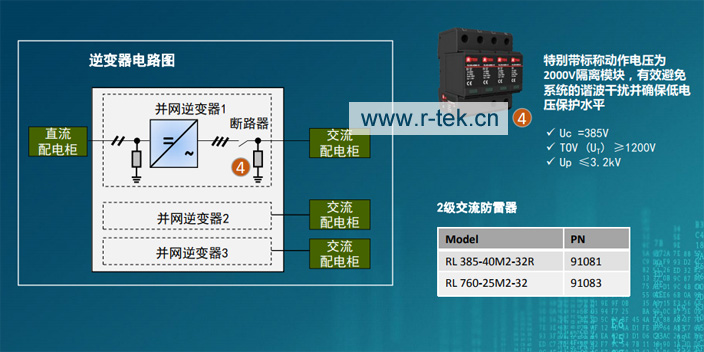

六、逆變器交流側SPD選型

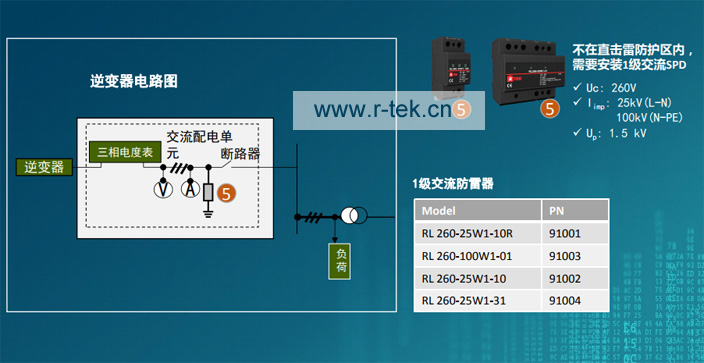

七、光伏發電網側SPD 1級選型

八、光伏發電網側SPD 2級選型

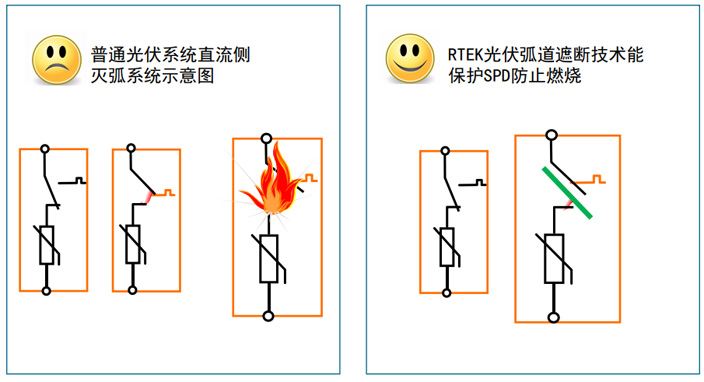

九、RTEK直流SPD滅弧系統

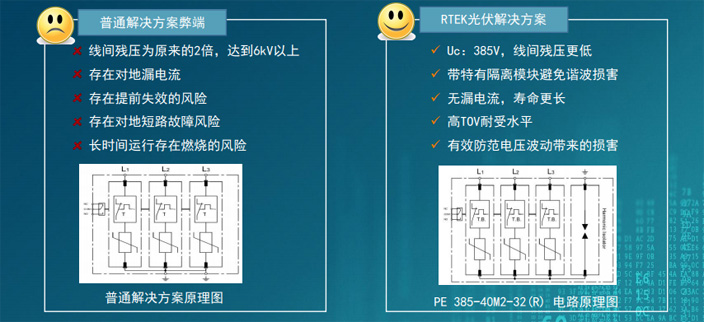

十一、如何解決普通交流側保護方案的弊端

對于不帶隔離變壓器的逆變器交流側230/400V電源的保護很多采用3+0的對地保護模式。因?yàn)橹C波的存在，為 了提高SPD的穩定性，將SPD的動作電壓提高，如選用Uc為600V或750V來替代385V的SPD，雖然提高了穩定性， 但是線間的殘壓變?yōu)槎冈觥２捎眉儔好綦娮璺桨?，還存在提前失效、對地短路故障和燃燒的風險。

十二、如何解決交流側諧波對SPD損壞？

對于不帶隔離變壓器的逆變器， 如果交流側的SPD依然按照常規 方法選擇SPD的參數，則存在較 大的安全隱患。

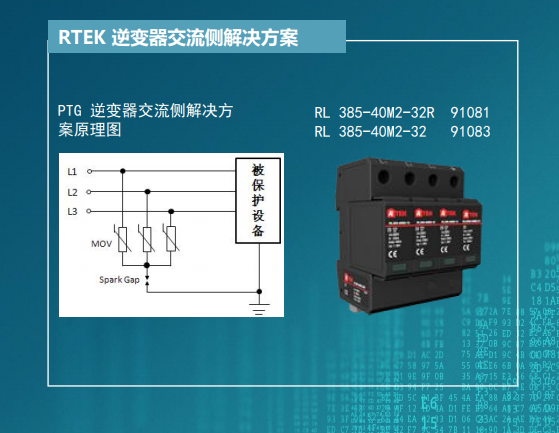

RTEK光伏系統交流側專用解決方案， 采用特殊的隔離模塊(靜態動作電 壓2000V)和3+1不接零線的結構， 有效的解決諧波過電壓對SPD造成 的使用壽命短和燃燒等安全隱患。

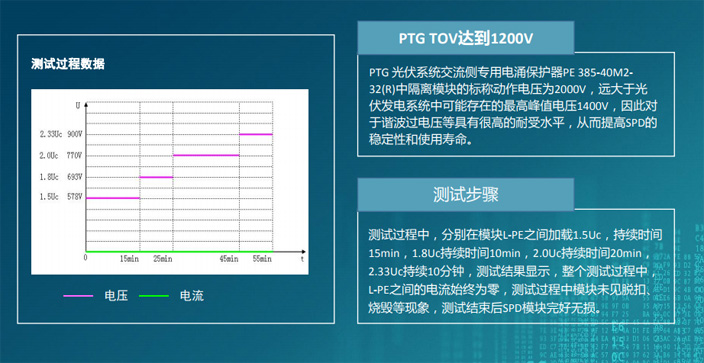

十三、RTEK特殊隔離模塊通過 暫態過電壓(TOV)耐受測試
