隨著社會經濟的高速發展，智能化設備得到廣泛應用，并隨肴科學技術的不斷進步，智能化設備集成度越來越高，但其耐沖擊能力明顯降低。導致因留電產生的留擊電磁脈沖對智能設備的損壞呈逐漸上升趨勢。另外電氣系統的開關操作和靜電放電所產生的瞬態浪涌也對智能設備造成極大的危害。

智能設備的開關操作或雷擊放電而產生的過電壓會對電子智能設備造成損壞，可能導致數據的丟失，從而造成巨大的經濟損失。智能化設備集成度越高，其耐受過電壓的強度越低，每一個電路都以一個特定的電壓工作。電壓上升至超過額定電壓成為該電路中的過電壓。

雷電的產生

雷電是一種極具破壞力的自然現象，其電壓可高達數百萬伏，瞬間電流更可高達數十萬安培 。千百年來，由雷電所造成的破壞不計其數。雷電流沿著大地或金屬導體傳導，會在半徑大約幾百米甚至幾千米的范圍內產生幾千伏的電涌電壓。

電涌的防護

電涌防護須從評估潛在風險和辨別需要被保護的對象入手，采用全面、系統的電涌防護理念中，關注所有供電、數據、通訊接口的防護。這是對供電系統、數據網絡、工廠設備、建筑電氣系統等進行全面、有效防護的方法。

電涌的含義

電涌是超出正常工作電壓、有陡峭上升沿的脈沖電壓或瞬態過電壓俗稱浪涌，也叫突波。引起電涌的原因有：直擊雷電、雷電電磁脈沖、重型設備的啟停、短路電源切換由于瞬間低陰抗產生的瞬間過電壓或過電流。另外錯誤配線、供電、設備問題和電源線老化都有可能生產電涌電壓。其主要的危害：加速設備損壞及老化、縮短其使用壽命；危害生產安全和穩定；對靈敏電路、通訊設備造成千擾及損壞 。

SPD 的作用

SPD主耍用于預防和阻止電涌對被保護對像造成的危害。被保護對象除了需要配備良好的避雷針、引下線和接地裝置等外部防雷措施外，還需要安裝 SPD 。因?yàn)橥獠糠览自O(shè)施無法防止雷電電磁脈沖沿導線、管道等傳導侵入和雷電的二次回?fù)?。特別是建筑物內有價值較高故障后影響比較大的智能電子設備和電力電子設備時，由于設備都使用了大規模集成電路芯片，集成度較高，其耐受雷電電涌的能力遠遠低于傳統電氣設備，更加需要安裝 SPD 對其進行保護。

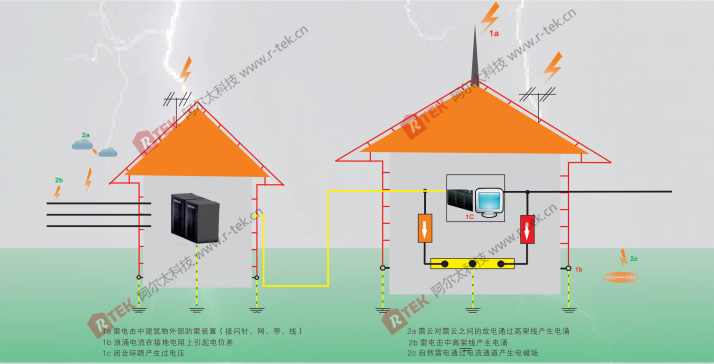

雷擊放電的途徑

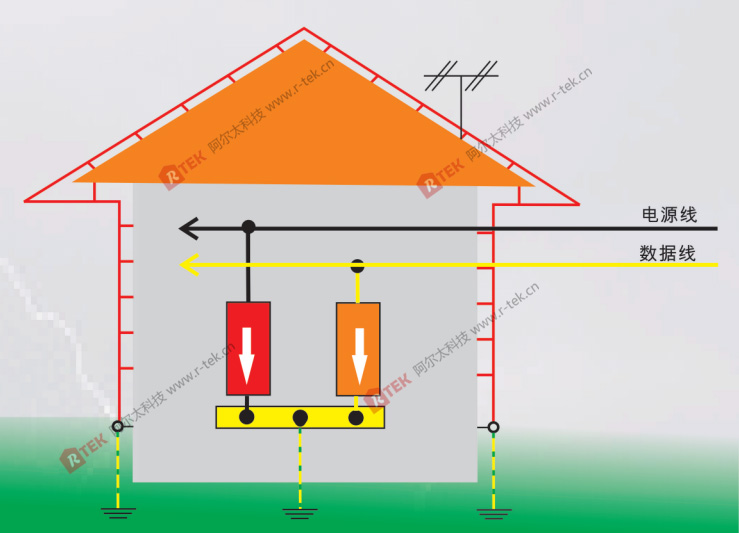

任何導體都可能是雷電流的傳導途徑，如下圖所示：

— 電源線

一 數據線

一 接閃器（針、網，帶等接地系統）

一 天線

電涌電流的沖擊測試波形

根據 IEC61643 標準中 10 / 350μs 、被定義為雷擊電流波形．應用于Ⅰ 級分級試驗產品的測試波形，即用于 LPZ0_A -1，及 LPZ0A -2 的電涌保護器的測試波形。8 / 20μs 定義為開關電磁脈沖的波形，用于 Ⅱ 級分級試驗的電涌保護器的測試波形即用于 LPZ0_B 到 1 或 LPZ0_B 至 2 后續分區的電涌保護器的測試波形。

10 / 350μs 波形脈沖電流主要參數由放電電流 I_imp，比能 W / R 、能量Q 組成。

 8 / 20μs 波形脈沖電流主耍參救由電流峰值、上升時間 T1 和半峰時間 T2 組成。

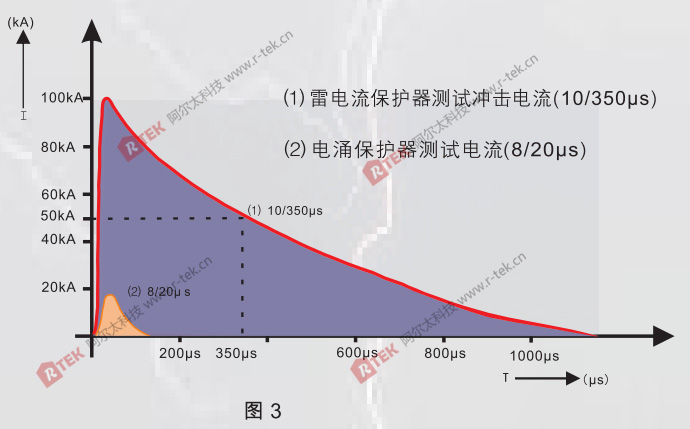

10 / 350μs波形與 8 / 20μs 波形區別如圖 3 所示。

防雷分區

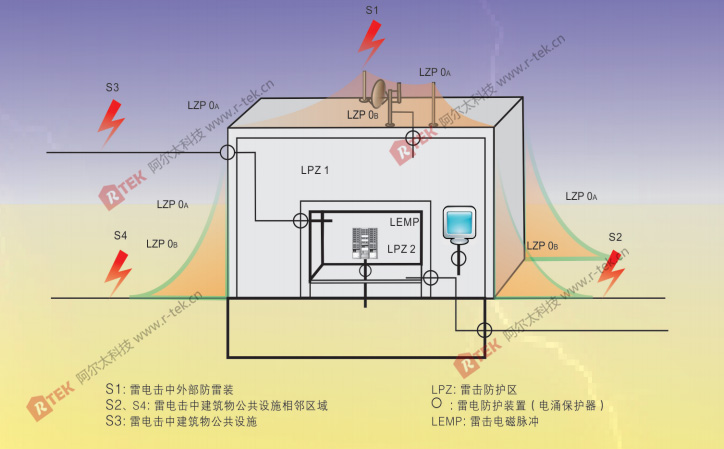

為了保護復雜的供電系統和信息系統不受直接雷擊及雷擊電磁脈沖的影晌， IEC62305 標準對雷電防護進行分區。

LPZ 0_A ：暴露在直接雷擊中，承受全部雷擊電流和全部雷擊電磁場。

LPZ 0_B ：對直接雷擊進行防護，承受局部雷擊電流和感應電流以及全部的雷擊電磁場。

LPZ 1：對直接雷擊進行防護，承受局部雷擊電流或感應電流，以及受衰減的雷擊電磁場。電涌限制于分界面被分流和有 SPD 保護電磁場已有空間屏蔽衰減。

 LPZ 2...n：和 LPZ1 類似，但對雷擊磁場已進一步受衰減。

作為一般的保護原則，受保護設備如蓋于 LPZ 區內，其電磁特性符合遭受損害時具有耐受能力以減小損害 （設備損壞及過電壓造成的智能電子電氣系統的失效等）。

低壓配電的接地系統

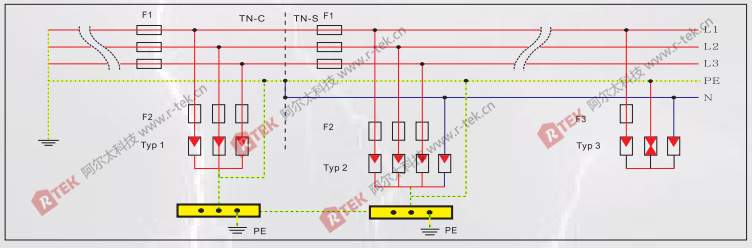

根據 IEC61643 一 1 和 IEC60364 一 11 的要求，RTEK（阿爾太），提供各種制式的SPD滿足不同種類的供電系統。在TN-C-S系統中，1級和2級選3+0和4+0系列進行防護，適合230V/400V供電系統（如：RL260-25W1-30R，RL385-40M2-40R），被保護設備端采用3級SPD進行防護(如：RL230-6M3-21R)。

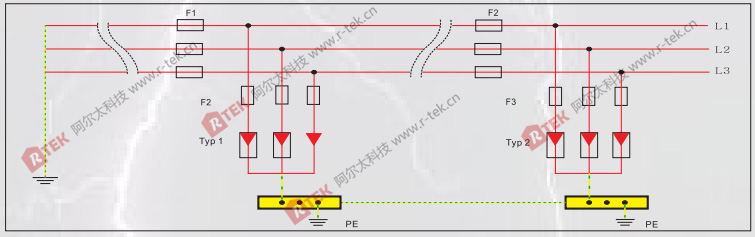

在IT系統中，1級和2級SPD選用3+0系列，適合400V供電系統（如：RL440-25W1-30R，RL440-40M2-30R）和690V工業供電系統（如：RL760-25W1-30R，RL760-25M2-30R）

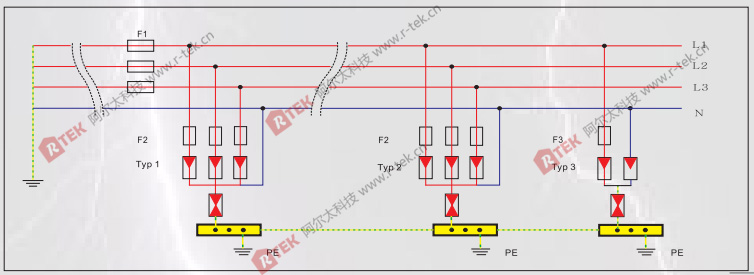

在TT系統中，1級和2級SPD選用3+1系列，適合230V/400V供電系統（如：RL260-25W1-31，RL385-40M2-31R）,被保護的設備端采用3級SPD防護（如：RL230-6M3-21R）
